زماني كه مردم درباره خودروهاي مسابقه اي يا موتورهايي با بازدهي و عملكرد بالا صحبت مي كنند معمولاً بحث توربوشارژرها مطرح مي شود. توربوشارژرها همچنين در موتورهاي ديزلي بزرگ نيز استفاده مي شوند.



توربوشارژر يك كمپرسور مي باشد كه توان خروجي موتورهاي احتراق داخلي را در اثر افزايش ميزان جرم هوا و سوخت ورودي به موتور افزايش مي دهد. يكي از مزاياي بزرگ توربوشارژرها آن است كه افزايش قدرت خروجي موتور آنها در مقايسه با وزن آنها بسيار ناچيز است و اين يكي از دلايلي است كه باعث شده توربوشارژرها تا اين اندازه محبوب و معروف گردند.(شكل ۱ را نگاه كنيد)



شكل ۱ -  يك نمونه از توربوشارژر



نحوه عملكرد توربوشارژر:

يك توربوشارژر از يك كمپرسور گريز از مركز و يك توربين گازي تشكيل شده است كه توربين گازي توسط پيچ به مانيفولد دود متصل مي شود و گازهاي خروجي از موتور باعث چرخش توربين گاز شده و به سبب آن كمپرسور كه توسط يك شفت به توربين گازي متصل است شروع به چرخش نموده و هواي محيط را مكش كرده و سپس آن را متراكم كرده و به طرف موتور مي فرستد و هواي ورودي بيشتر به موتور به معني سوخت بيشتر به داخل موتور و هوا و سوخت بيشتر به معني انرژي و قدرت خروجي موتور مي باشد. سرعت چرخش توربين با توجه به استفاده توربوشاررژ مي تواند متفاوت باشد و اكثراً داراي سرعتهاي چرخش بالا هستند به همين دليل بايد از ياتاقانهاي مخصوصي استفاده گردد كه بتواند نيروي حاصل از چرخش شقت را تحمل كند كه معمولاً از ياتاقانهاي سيال (fluid  bearing) استفاده مي شود. در ياتاقانهاي سيال بين شفت و ياتاقان يك لايه روغن قرار دارد كه روغن فوق دو وظيفه مهم بر عهده دارد:

  ۱- باعث خنك شدن شفت و ساير قسمتهاي توربوشارژر مي شود

  ۲- باعث از بين رفتن اصطكاك بين شفت و ياتاقان هنگام چرخش مي شود.(شكل ۲ را نگاه كنيد)







شكل ۲- داخل يك توربوشارژر





نكاتي در مورد طراحي يك توربوشارژر:



۱- تقويت بيش از اندازه:

 اگر فشار توليدي توربوشارژر خيلي زياد باشد همان طور كه مي دانيد اين امر باعث بالا رفتن درجه حرارت هواي ورودي به موتور شده و در نتيجه سوخت قبل از آن كه توسط شمع محترق شود دچار خودسوزي شده كه به پديده فوق ضربه (Knocking) مي گويند كه براي جلوگيري از پديده فوق مي بايست از بنزين با درجه اكتان بالاتر استفاده نموده و يا نسبت تراكم موتور را كاهش دهيم.

۲- پس افت (Lag):

يكي از مشكلات توربوشارژر آن مي باشد كه توربوشارژرها نمي توانند يك قدرت فوري را زماني كه شما پدال گاز را فشار مي دهيد، ايجاد نمايند و مدت زماني طول مي كشد تا توربين گاز چرخيده و هواي متراكم شده را به داخل موتور بفرستد. به همين خاطر شما در اول حركت خودروي خود احساس يك حركت ناگهاني به طرف جلو مي كنيد. دليل اين موضوع نيروي اينرسي (واماندگي) قسمت چرخنده توربين گاز مي باشد. اما مي توانيم با تمهيداتي نيروي اينرسي را كاهش داده تا توربين گاز بتواند در مدت زمان كوتاهي شتاب گرفته و ديگر پديده پس افت ايجاد نشود، كه در زير به مواردي اشاره مي كنيم:



الف) استفاده از توربوشارژرهاي كوچك به جاي توربوشارژرهاي بزرگ:



 يكي از راههاي كه مي توانيم نيروي اينرسي توربين گاز را كاهش دهيم آن است كه از توربوشارژرهاي كوچك استفاده نمائيم زيرا توربوشارژرهاي كوچك سريعتر شتاب گرفته و در دور پائين موتور تقويت بهتري ايجاد مي نمايند اما نمي توانند تقويت بيشتري را در دورهاي بالاي موتور كه ما نياز به وارد نمودن حجم بيشتري از هوا به موتور هستيم را توليد كنند و نيابد دور توربين گاز در آنها خيلي بالا رود. در جاهائي كه ما نياز به شتاب بالا در توربين گاز و مقدار بيشتري از هواي ورودي به موتور داريم مي توانيم از دو توربو شارژر كوچك كه به صورت مجزا از يكديگر مي باشند، استفاده نمائيم كه شركتهاي خودروسازي همچون تويوتا، آئودي، مزدا اين نوع توربوشارژر را در برخي از توليدات خود به كار برده اند. به توربوشارژرهاي فوق توربوشارژرهاي دوقلو (Twin Turbocharger) نيز مي گويند.



ب) استفاده از توربين گاز با پره هاي سراميكي:

همان طور كه مي دانيد توربين گاز با پره هاي سراميكي سبكتر از توربين گاز با پره هاي فولادي هستند در نتيجه اين امر باعث مي شود كه توربين گاز سريعتر شتاب گرفته و نيروي اينرسي كاهش يابد.



ج) استفاده از ياتاقانهاي توپي (Ball Bearing) به جاي ياتاقانهاي سيالي:



 برخي از توربوشارژرها از ياتاقانهاي توپي به جاي ياتاقانهاي سيالي استفاده مي كنند كه ياتاقانهاي فوق بسيار دقيق و از مواد پيشرفته و خاصي ساخته شده اند تا بتوانند سرعت و حرارت شفت را كنترل نمايند. ياتاقانهاي توپي باعث مي شوند كه شفت با اصطكاك كمتري بچرخد و همچنين اين نوع ياتاقانها به ما اجازه مي دهد تا از شفتهايكوچكتر و سبكتر استفاده نمائيم كه امر فوق باعث مي شود تا توربين گاز با شتاب بيشتري چرخيده و نيروي اينرسي آن كاهش يابد.



د) استفاده از توربوشارژرهاي ترتيبي (Sequential Turbocharger):



 برخي از موتورها از دو توربوشارژر با اندازه مختلف استفاده مي كنند كه توربوشارژر كوچكتر در دور پائين موتور تا پس افت را كاهش دهد استفاده دارد اما توربو شارژر بزرگتر در دورهاي بالاتر موتور كه نياز به تقويت و حجم بيشتري از هوا داريم كاربرد دارد. اين نوع توربوشارژر در ب.ام.و سري 5 مدل 535d استفاده شده است.



مكانيزم كنترل توربين گاز (Waste Gate):

بسياري از توربوشارژر خودروها يك سوپاپ بايپس يا گذرگاه فرعي(Waste Gate) دارد كه باعث مي شود در توربوشارژرهاي كوچك ميزان چرخش آنها از حد مجازي تجاوز نكند. در واقع سوپاپ بايپس فشار داخل توربين گاز را حس كرده و اگر فشار آن بالا باشد سوپاپ فوق باز شده و مقداري از گاز را به خارج از محفظه توربين گاز هدايت مي كند تا اين كه فشار به ميزان مطلوبي برسد.

 كولر داخلي (Inter Cooler):

همان طور كه مي دانيد زماني كه هوا فشرده مي شود آن گرم شده و منبسط مي شود اما هدف از استفاده توربوشارژرها افزايش ميزان چگالي ورودي به موتور (تعداد بيشتري از مولكولهاي هوا) مي باشد. به همين خاطر از كولرهاي داخي استفاده مي كنند تا هواي فشرده خروجي از كمپرسور را خنكتر كند تا ميزان چگالي آن افزايش يابد. (شكل ۳ را ببينيد)







شكل۳- مدار يك سيستم تقويت كننده (توربوشارژر) به همراه كولر داخلي







ب) سوپر شارژ (Supercharge)



ساختار موتورهای سوپر شارژ مشابه توربو شارژ است با اين تفاوت که در سوپر شارژها توربين وجود ندارد و کمپرسور قدرت خود را مستقيما (با استفاده از تسمه یا زنجير) از موتور گرفته و هوای ورودی به سيلندر را فشرده مي کند.



با اين که استفاده  از سوپر شارژها مقداری از قدرت موتور را ميگيرد اما در موارد خاص که ايجاد سرو صدای کمتر مهم بوده يا قيمت تمام شده از اهميت بيشتری برخوردار است یا فضای کمی در محفظه موتور موجود باشد از سوپر شارژ استفاده مي کنند.



در مجموع با توجه با اين که توربو شارژها از انرژی گاز خروجی که بلا استفاده است, استفاده مي کنند از بازده بهتري برخوردار ميباشند.



 :
توربو شارژ در سال ۱۹۰۵ میلادی توسط مهندس مکانیک سوئیسی آلفرد بوچی اختراع شد . توربوشارژ عبارتست از نوعی کمپرسور توربینی و یک کمپرسور گریز از مرکز که توسط یک شفت که با اتصال فلانچی به آن متصل شده را می چرخاند، توربین گازی توسط پیچ به مانیفولد دود متصل می شود و گازهای خروجی از موتور باعث چرخش توربین گاز شده و به سبب آن کمپرسور که توسط یک شفت به توربین گازی متصل است شروع به چرخش نموده و هوای محیط را مکش کرده و سپس آن را متراکم و به طرف موتور می فرستد. هوای ورودی بیشتر به موتور، به معنی سوخت بیشتر به داخل موتور،و هوا و سوخت بیشتر به معنی افزایش انرژی و قدرت خروجی موتور می باشد .
یکی از مطمئن ترین راهها برای افزایش توان موتور ها، افزایش مقدار هوا و سوختی است که در سیلندرآنها می سوزد برای این منظور افزودن تعداد سیلندرها یا بزرگ کردن هر یک از سیلندرها یکی از روش هاست اما در بعضی مواقع امکان این کار وجود ندارد. یک راه برای افزایش قدرت موتور که ساده تر و با صرفه تر می باشد استفاده از توربو شارژ در موتوراست که بدون نیاز به تغییر در حجم و وزن موتورتوان آن را افزایش می دهد. برای افزایش توان موتور از توربوشارژها درخودروهای پر سرعت مسابقه ای و سوپر اسپرت هاو حتی خودروهای خانوادگی و در موتورهای دیزلی بزرگ نیز استفاده می شوند.
یک توربو شارژر ازدو قسمت اصلی تشکیل شده است” توربین و کمپرسور. در موتور هایی که توربوشارژ نصب گردیده، پس از اینکه مخلوط سوخت و هوا در داخل سیلندر متراکم شد توسط جرقه شمع محترق شده، و این احتراق باعث آزاد شدن انرژی حاصل از سوختن مخلوط گاز می گردد،حال این گاز (دود منیفولد) پس از گذراندن این سیکل، باید سیلندر را ترک کند که این گاز خروجی فشاری حداقل معادل ۳۰ اتمسفر را دارد یعنی ۳۰ برابر فشار داخل سیلندر .
این گاز حاوی مقدار قابل توجهی از که می توان از این انرژی بصورت مفید استفاده کرد ولی درموتور هایی که تنفس بصورت عادی [ بدون توربوشارژ ] است گاز خروجی و انرژی موجود توسط اگزوز به بیرون رانده می شود که این عمل برابر است با اتلاف مقدار زیادی از انرژِی کنترل نشده !

توربوشارژ دارای یک محور(شفت)مرکزی است که یک سر این محور به یک توربین متصل است که براثر برخورد گاز های خروجی با پره های این توربین ، محور شروع به چرخیدن می کند، سر دیگر این محور به یک کمپرسور متصل است که بر اثر چرخیدن هوای بیرون را با قدرت بیشتر ی مکیده و در داخل سیلندر متراکم می کند. به طور معمول توربوشارژها فشار هوا را به اندازه ۶تا۸ psi فشرده تر می کنند، از آنجا که فشار معمولی اتمسفر ۱۴.۵تا۱۴.۷ psi در سطح دریاست با این روش در حدود ۵۰ درصد بیشتر هوا وارد سیلندرهای موتور خواهد شد و بازدهی واقعی نیز بین ۳۰% تا ۴۰ % افزایش خواهد یافت .
یکی از مزایای توربو شارژها، کمکی است که در ارتفاعات و مناطق مرتفع به موتور می کنند، موتورهای معمولی در ارتفاعات دچار کاهش شدید قدرت می شوند زیرا برای هر مکش پیستون جرم کمتری از هوا را به داخل سیلندر می کشد و حتی در صورت افزایش مقدار سوخت پاشیده شده به داخل سیلندر نیز به علت فقدان اکسیژن کافی ، احتراق کامل صورت نمی گیرد، بنابراین مساله رقیق بودن هوا موجب کم شدن قدرت موتور، در این نقاط می شود که توربو شارژها با کمپرس کردن و افزایش جرم هوای ورودی به موتور، این نقص را جبران می کنند.

نقش پره ها در کمپرسور  Housing Compressor:

توربین کمپرسور دارای پره هایی مخصوص می باشد که عامل مکش هوا و متراکم کردن آن است.

پره های توربین کمپرسور در توربوشارژ Housing Compressor  با دوران کردن باعث مکش هوا به داخل توربوشارژ می شوند کمپرسور نیز هوا را از مرکز تیغه هایش به داخل کشیده و توسط پره های خود، در حین چرخش به بیرون پرتاب می کند. کمپرسور معمولا بین صافی و منیفولد هوای ورودی به موتور قراردارد پره های کمپرسور می تواند بصورت تک ، دوبل و یا دوبل متغییر باشدو لازم به ذکر است که پره های کمپرسور در توربوشارژ ها که برای ایجاد قدرت در دور های پایین طراحی می شوند معمولا دارای کمپرسور هایی با پره های نزدیک به هم و بلعکس در توربوشارژ هایی که برای حصول قدرت در دور های بالا طراحی می شوند دارای کمپرسور هایی هستند که فاصله پره های آنها از هم بیشتر است .
نقش پره ها در توربین  Hosing Turbine :

پره های توربین Hosing Turbine در برخورد با گاز های خروجی باعث دوران محور می گردد این پره ها همیشه از نوع تکی می باشند و زاویه و انحنای آنها یکسان است .

امروزه برخی از شرکت ها توربوشارژهایی ساخته اند که در آن زاویه پره ها در دور های مختلف بسته به دور موتور تغییر می کند .

Housing :

Housing  عبارت است از یک محفظه باشکل حلزونی که توربین و کمپرسور را درخود جای می دهد که هر توربوشارژ دارای دو عدد از آن میباشد .

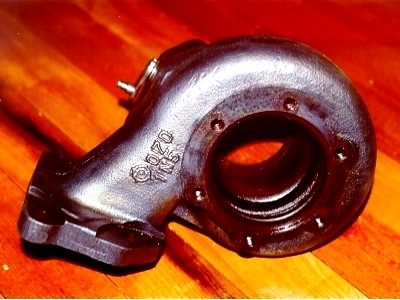

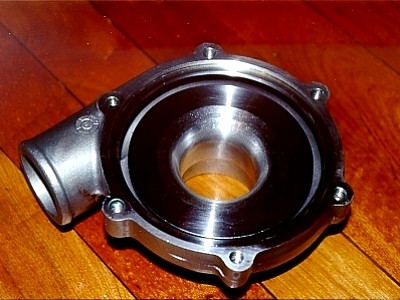

همچنین به محفظه ای که توربین را در خود جای می هد turbine housing  یا  hot side  نامیده می شود و به محفظه ای که کمپرسور را در خود جای می هد cold side  یا housing compressor  می گویند .

در محفظه توربین ، هر چه اندازه این محفظه کوچکتر باشدفشار گاز های خروجی از  اگزوز بالا تر مانده و توربین سریع تر دور خواهد گرفت. توربو شارژ ها با محفظه کوچک برای اتومبیل های خیابانی مناسب ترند. اگر محفظه توربین بزرگتر باشد مدت زمان بیشتری طول می کشد تا توربین دور بگیرد که محفظه بعضی از مواقع تا حد سرخ شدن گرم می شود که برای خنک کردن آن ازآب یا روغن و در بعضی از هردو استفاده می شود .

فلانچ در توربوشارژ:

فلانچ یا واسطه، قطعه ای است که فلزی می باشد،

درتوربوشارژها معمولا از چدن یا آلومینیوم آلیاژی ساخته می شود و در حد فاصل بین توربین و کمپرسور قرار گرفته و آنها را به هم مرتبط می کند.

فلانچ ها را با توجه به نوع موتور و نوع توربو شارژ انتخاب می کنند و معمولا با کد های بین المللی  T6 و T4 ، T3 ساخته می شوند .

خروجی توربوشارژ Down pipe :

یکی دیگر از قسمتهای مهم توربوشارژ Down pipe یا خروجی آن می باشد گازهای اگزوز (دود) پس از چرخاندن توربین ، محفظه توربین را باید ترک کند که این کار از طریق این دریچه صورت می پذیرد.

Down pipe یا خروجی توربوشارژ با توجه به محفظه توربین، اشکال مختلفی دارد ولی می توان آن را به دودسته کلی تقسیم کرد، که عبارت است از” نوع فلانچی که به توربوشارژ پیچ می شود و نوع  V-Band  که توسط دو عدد واشر و یک بست مخصوص به توربوشارژ متصل می شود. توربین بین منیفولد هوای خروجی وانباره اگزوز قرار می گیرد، تمامی گازهای خروجی موتور (اگزوز) از محفظه توربین می گذرد و انبساط این گازهای تحت فشار، بر پره های توربین عمل می کند و موجب حرکت دورانی آنها می شود.

این گازها پس از گذشتن از توربین وارد اتمسفر می شوند ،توربین صدای حاصل از گازهای اگزوز را نیز خفه می کند و به این ترتیب در اکثر موارد نیازی به استفاده از انباره اگزوز نیست .
شاید بتوان نوع توربوشارژها را با توجه به قطعات بکار رفته در آن به چند شکل تقسیم بندی کرد :
عملکرد محور مرکزی آن ممکن است بصورت یاتاقانی و یا بلبرینگی باشد ،
Waste Gate که ممکن است از نوع Internal ( متصل به محفظه توربین ) یا نوع  External   بر روی منیفولد دود قرار داشته باشد ،
نوع محفظه دار ( Huosing )، توربین و کمپرسور ،
ویانوع فلانچ یا رابط توربوشارژ ومنیفولد اگزوز .

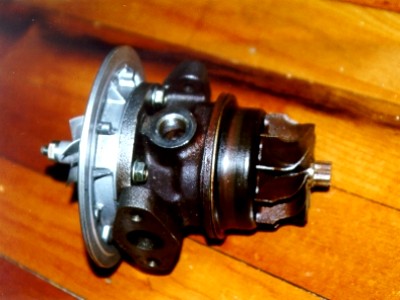

محور مرکزی که در واقع رابط بین توربین و کمپرسور است و با سرعت بسیار بالایی (۱۰۰ تا ۲۴۰ RPM ) دوران می کند باید در دو سر خود به چیزی تکیه داشته باشد ، که اکثر توربوشارژها دارای محورهای مرکزی یاتاقانی هستند ولی در توربوشارژهای گران قیمت که در موتور هایHighPerformance  استفاده
